高压加速老化试验箱做的事情说穿了就一件——用高温高湿高压逼着水汽往芯片封装里钻，把几年才会出现的失效压缩到一百小时内曝出来。行业里 HAST、UHAST、BHAST 三种叫法新人最容易搞混，其实差别没那么玄乎，核心就是一个 “电” 字。

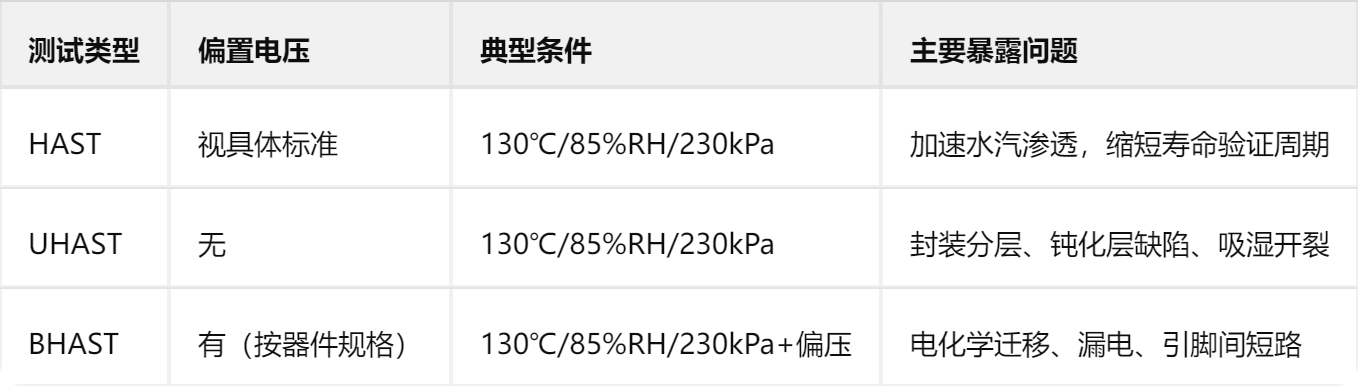

常规的 HAST 就是基础款，130℃、85% RH、约 2.3 个大气压，跑 96 小时，对应 JESD22-A110 标准。很多人总拿它跟 PCT 混，其实根本不是一回事 ——PCT 是饱和蒸汽，100% 湿度，样品表面直接凝露，测的是 “蒸煮” 耐受；HAST 是非饱和湿度控制，样品表面不结露，水汽靠扩散往里渗，更接近真实环境下的失效路径。塑封 IC、PCB 板、连接器这类的常规可靠性验证，跑 HAST 就够了。

UHAST 前面多了个 U，取自 Unbiased，不带偏压。整个试验过程只加温湿度和压力，器件不通电。纯看材料本身的性能：塑封树脂吸了湿会不会分层？键合界面扛不扛得住？胶体水解老化到什么程度？这些物理层面的失效，加了电反而容易被掩盖。做封装材料选型、产线工艺波动筛查的时候，UHAST 用得最多，不用搭测试回路，省事。温度档常用的就 110℃和 130℃两档，加速倍率不一样，看项目周期赶不赶。

BHAST 的 B 是 Bias，带偏压。湿热高压的基础上再给引脚加额定工作电压，让器件带着电场 “泡澡”。这时候失效机理就复杂多了 —— 金属导线电化学腐蚀、离子迁移长出枝晶短路、引脚间漏电增大，这些都是实际带电工作中才会出的问题。车规芯片、工业控制器件、光模块这些对可靠性要求高的品类，BHAST 基本是必选项。试验条件跟标准 HAST 差不多，多了个偏压要求，功耗大的器件有时候会用循环通电来控件结温，不然测着测着自己烧了。

选设备的时候别只看参数表。内胆必须是圆形罐体，方形的长期高压受力不均，焊缝位置容易出问题。温湿度压三个参数能不能独立解耦控制也很重要——有的机子你调个湿度，压力跟着飘，说白了就是控制算法不行，测出来的数据自己都不敢信。做 BHAST 的话，偏压通道数和绝缘等级提前规划好，后面想扩通道很麻烦。

瑞凯仪器做高压加速老化试验箱十几年了，从实验室台式机到产线级大型机都有成熟方案，有具体选型或者工艺问题可以咨询了解。
