DRAM 做湿热可靠性验证，常规 85℃/85% RH 动不动就是一千小时起步。现在存储颗粒迭代速度快，等完整测试跑完，产品可能都要换代了。所以 HAST 这种高压加速的手段，在存储芯片研发端用得越来越普遍。

但真把 DRAM 放进 HAST试验箱，不是设好130℃、85% RH、2.3atm 这几个数就完事。有几个比标准条件更值得抠的细节，稍不注意，测出来的数据很容易失真。

最容易被低估的，是偏压的施加方式。同一批DRAM 颗粒，不带偏压跑满 96 小时，可能一颗失效都出不来；给存储阵列加上接近工作电压的偏置，48 小时就能测出数据保持时间明显下降。核心原因是偏压会驱动离子沿着塑封料和钝化层的界面定向迁移，慢慢形成漏电通道 —— 这种失效模式，单靠湿热应力很难快速激发出来。很多人直接套用 JEDEC 给逻辑芯片的通用偏压推荐，放到 DRAM 上其实不一定合适，得结合存储阵列的实际工作电压来设计，不然测出来的 “通过”，参考价值很有限。

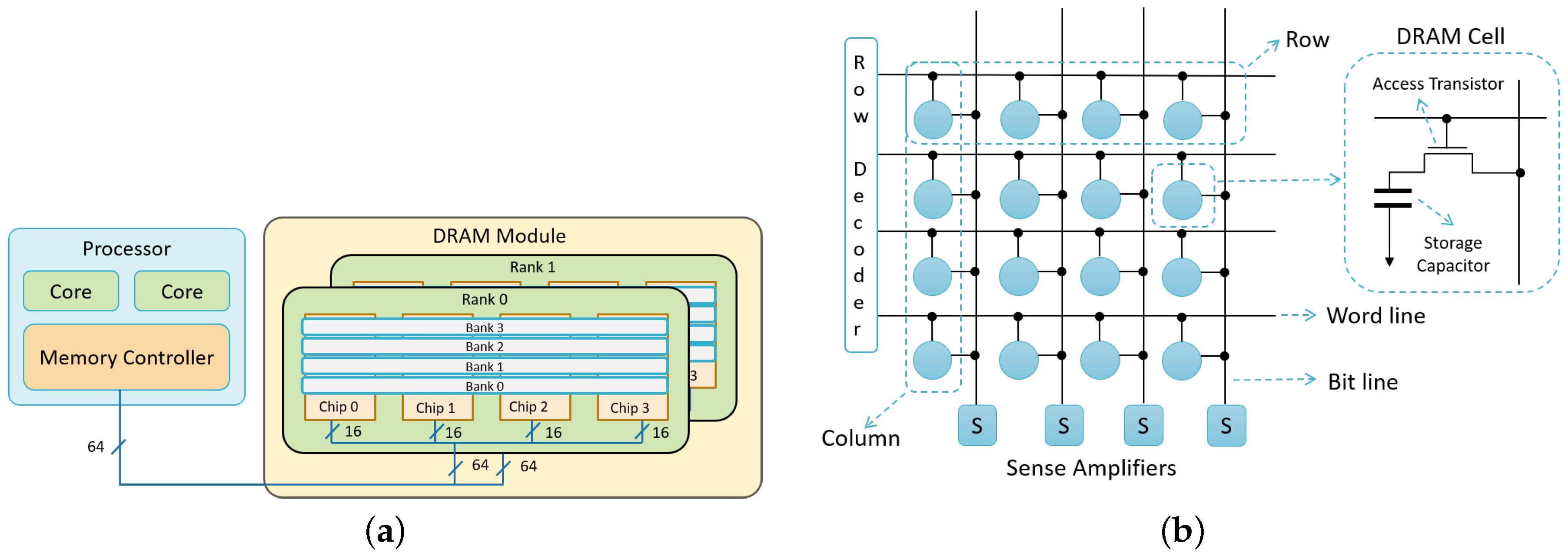

下图是 DRAM 存储单元与测试架构示意，偏压直接作用于存储阵列的电容与晶体管单元，才能真实模拟工作状态下的电化学失效：

试验箱本身的温湿度均匀性，也经常被忽略。腔内压力一波动，真实的相对湿度就会跟着偏，尤其是快速升温的阶段。设备标称 ±2% RH 的均匀度，放上大面积测试板之后，局部偏差很可能突破 5%，足够干扰腐蚀速率的判断。更隐蔽的坑在测试板本身。上面的去耦电容、PCB 走线，在高温高湿高压环境下的自漏电并不小，很容易被误判成芯片失效。夹具绝缘没做足、走线布局没考虑高压湿热场景，最后测出一堆 “失效件”，排查下来全是板子的问题，白白浪费时间。

温度上限的选择也得谨慎。DRAM 内部的电荷泵、刷新时序电路，在 130℃下本身就可能出现和湿度无关的性能退化，比如输出漂移、时序裕度收缩。这类本底失效混进 HAST 的结果里，后续失效分析根本分不清诱因。稳妥的做法是正式试验前，先跑一组纯高温对照，把非湿气导致的失效先剥离出去，再谈湿热加速的效果。

还有一点很少有人注意：塑封料在高压下的吸湿行为，和常压湿热环境并不一致。有公开数据显示，部分低应力环氧塑封料在 0.2MPa 压力下的吸湿饱和值，反而低于常压高湿环境 —— 压力会改变材料内部的自由体积分布。这就导致平时算加速因子用的那些经验活化能数值，到了高压段会出现偏差，特别是离子迁移主导的失效模式，不能直接套用常压下的模型。

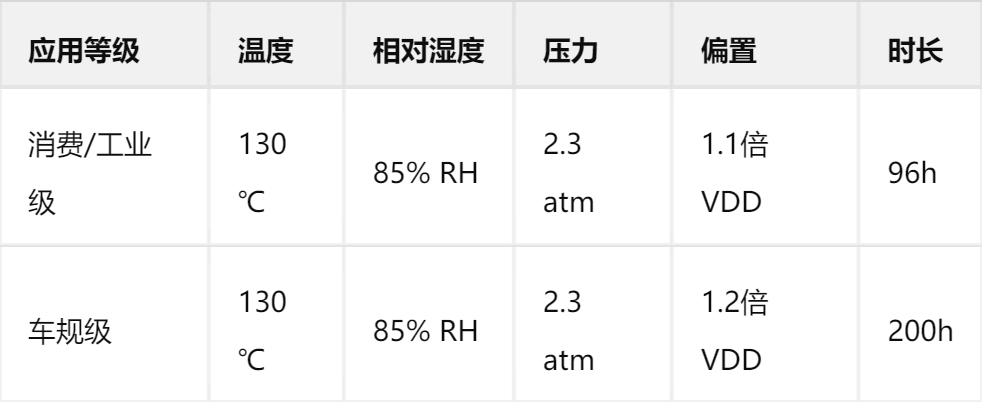

行业里 DRAM 常用的 HAST 试验条件，大致可以参考下表：

试验过程中在线监测引脚间绝缘电阻和漏电流，结束后复测读写功能、刷新周期和数据保持时间，同时检查封装外观有无鼓包、分层、引脚腐蚀等异常。
