一块板子在常温下跑测试全过，装到设备里用几个月，开始偶发复位、通信丢帧，拆下来单独测又正常。这类问题往下追，多半能追到热疲劳上：焊点、镀通孔、铜箔和基材在反复冷热交替里被来回拉扯，微裂纹一点点长起来，等到某次温度循环才彻底断开。

热疲劳靠单次高低温逼不出来，它考的是循环次数和温差累积。要在能接受的时间里把这种损伤放大到可观察，就得让样品按设定速率高低温来回切换，几百上千次地加载，这也是快速温变试验箱的用武之地。

热疲劳从哪来

PCB本身是几种材料的叠合体。FR-4基材的热膨胀系数大致在14～17 ppm/℃，铜箔约17 ppm/℃，无铅焊料（SAC305）更高一些，硅芯片只有2～3 ppm/℃。温度一变，各层胀缩步调不一致，界面处就会冒剪切和拉伸应力。温度升得快，应力来不及通过蠕变松弛掉，就一次次堆在焊点、孔壁、焊盘边缘这些位置。裂纹通常从BGA焊球的边角或界面先萌生，随循环扩展，进而表现为导通电阻抬升，严重时开路。镀通孔的铜壁只有二十来微米厚，孔内树脂的膨胀量又比铜大不少，反复挤压下出环状裂纹并不稀奇。

快速温变不等于冷热冲击

这两件事经常被混着说。温变速率在20℃/min以内、在单腔体内连续可控升降温的，算温度循环，也就是常说的快速温变；靠两箱或三箱切换、几秒到几分钟把样品甩进高温或低温腔的，是冷热冲击。前者样品不动，过程可编程、可复现，考的是循环加载下的疲劳累积；后者追求瞬时大温差，考的是结构扛不扛得住突变。IPC-9701对升降温速率给的上限就是20℃/min。选设备时把两者当成一回事，测出来的数据往往对不上设计意图。

温度循环怎么设

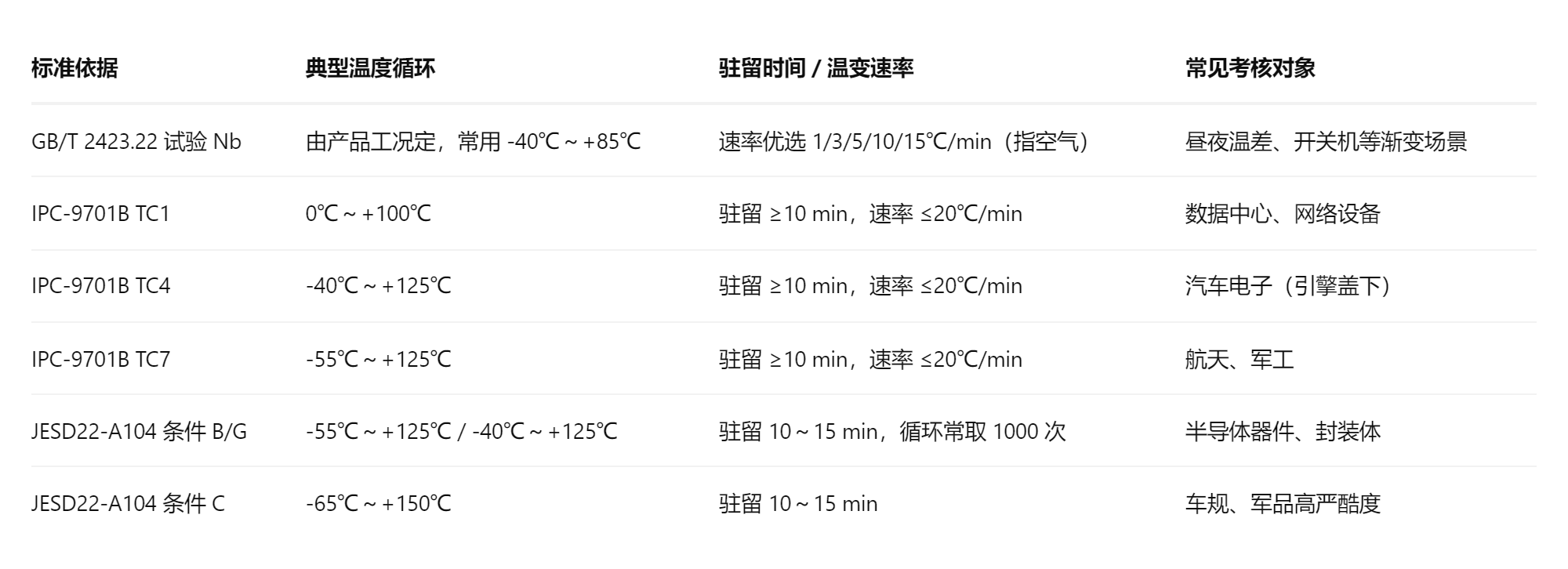

设定温度剖面，绕不开四个量：温度上下限、温变速率、驻留时间、循环次数。常用的标准和条件大致如下。

注：驻留时间与循环次数以具体产品规范和相关标准条款为准。

温度上限还有个约束。它要低于PCB材料的玻璃化转变温度（Tg）约25℃，否则一次循环里同时触发几种破坏机理，测出来的寿命就不干净了。

空气速率和板面速率，不是一回事

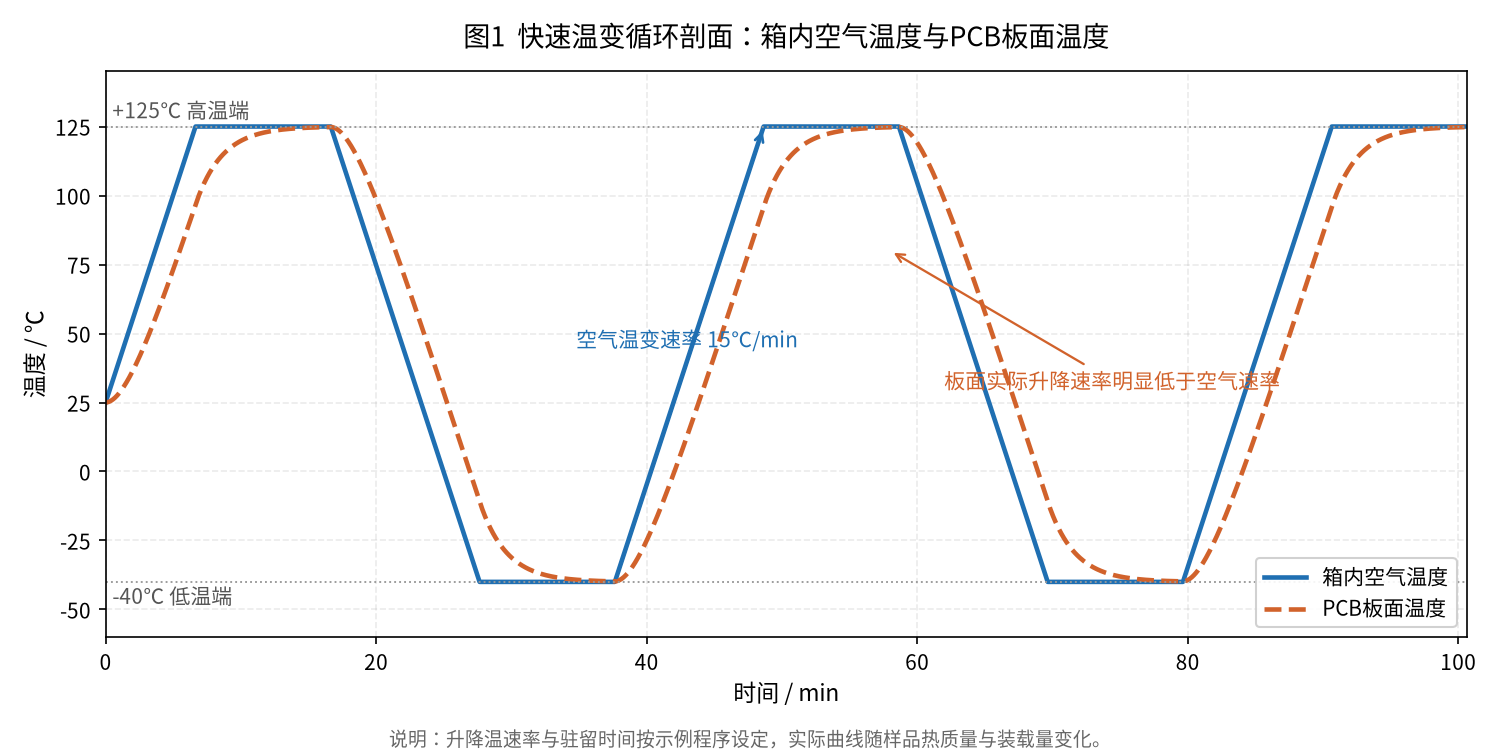

标准里写的速率，指的是箱内空气的速率，不是板面的速率。一块1.6 mm的FR-4板，或者带了散热铜皮、金属基板的板子，热容不小。空气以15℃/min冲上去，板面实际可能只有6～9℃/min，板子越重、夹具越厚，差距越大。图1是同一段程序下空气温度与板面温度的对比，滞后一眼能看出来。

设参数前得先想清楚考核的是空气速率还是板面速率。拿板面速率当指标，就用贴在样品关键位置的热电偶做闭环控温，或者先做一次带载对比测试，摸出设备在你这块板上的实际转化关系。只按空气速率设、又要求样品达到某个速率，往往两头不讨好：要么过杀，把好板子烤坏；要么应力不足，问题没逼出来。驻留时间同理，温度到了不等于板子透了，板厚、铜面积、夹具导热都会拖后腿，驻留不够，样品内部根本没到极端温度，实际经受的温区比标称的窄，严酷度直接打折。

失效怎么看

热循环的失效大多是渐进的，靠试验前后测一次功能，很多隐患抓不到，比较靠谱的做法是从一开始就做在线监测。

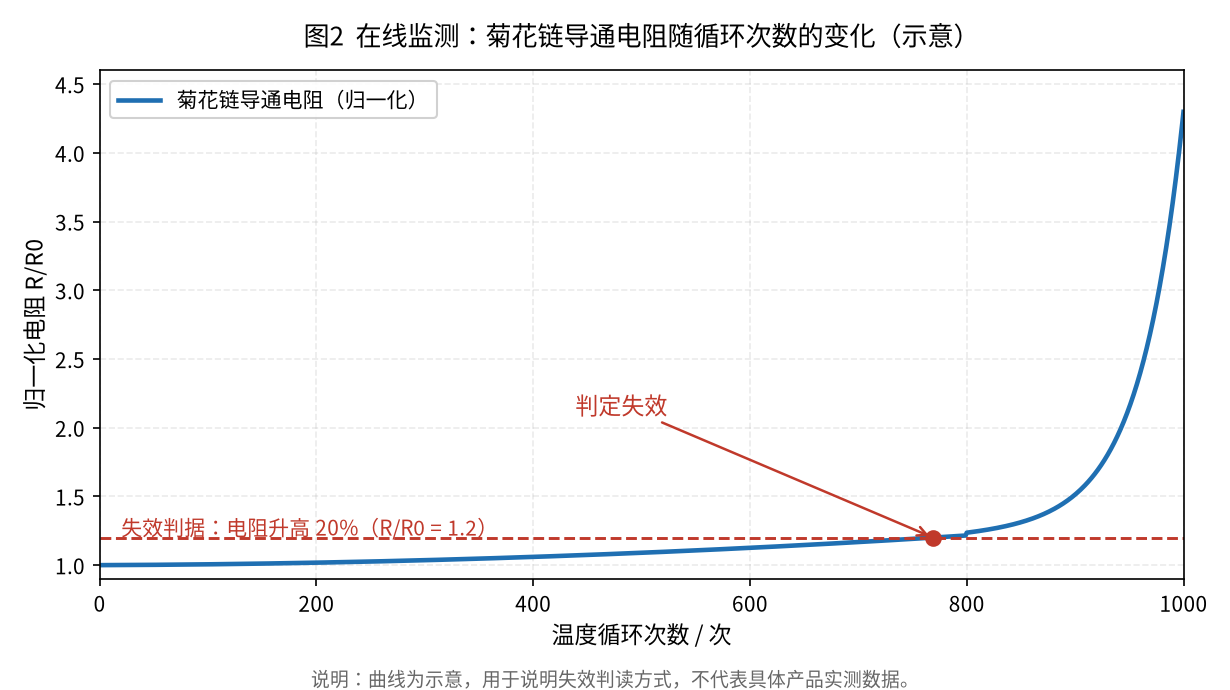

常规手段是菊花链测试板。把器件焊点串成一条通路，引线从箱体测试孔接出来，循环过程中持续记导通电阻。IPC-9701给的门槛是电阻升高20%并稳定若干次读数，判为失效（图2）。更细的用事件检测器，能抓到微秒级的瞬断。焊点已经裂了但还没完全断开时，功能测试照样通过，只有瞬断监测能发现。JESD22-A104里也提醒，驻留段的读数要取够，别把温度还没稳下来的数据当结论。

循环结束，抽样做破坏性分析：金相切片看裂纹走位，染色渗透确认裂纹连不连通，X射线查空洞。切片比目检靠谱得多，早期裂纹大多肉眼看不到。

设备选型上容易踩的坑

l 标称速率是空载的。样品放进去、负载一加，速率掉一截是常态，选型时要厂家给带载实测数据。

l 温场指标分清均匀度、波动度、偏差三个概念，别只看一个。工作空间不同位置温差大，同批样品承受的应力就不一致。

l 做在线监测的，箱壁要有引线孔；有孔的，走线和密封塞也得处理，别让冷热气从缝隙漏掉。

l 低温段结霜。长时间在低温循环或带湿度程序里跑，蒸发器结霜会拖慢降温、打乱曲线，能不能低温连续运行、除霜怎么设，得问清楚。

再往后

功率器件和算力板卡的热流密度还在往上走，单靠环境温度循环越来越不够用，带通电加载的温变试验、温变叠加振动的复合试验需求在增加。这些对试验箱的控温精度、带载能力和数据记录完整度都提出了更高要求，测试报告要能追溯到每一段温度曲线，这在审核环节是硬指标。
