五金零部件做温度冲击，图纸上大多只写一句“按GB/T 2423.22 Na，-40℃~150℃，100次”。但真跑起来，样品失效和设定条件对不上的情况不少。多数时候不是设备达不到这两个温度，而是恢复时间、样品摆放、除霜节点这几个细节没抠对。

温度冲击和常规高低温循环的区别，很多人容易混。普通高低温循环每分钟降个几度，材料有时间慢慢导热，内外温差不大；冷热冲击试验箱干的事是把样品在十几秒内从高温甩到低温（或者反过来），表面和芯部瞬间形成巨大温差，热应力直接拉满。这种瞬时应力下，镀层结合力不够的、冲压残余应力没消干净的、焊接热影响区有微缺陷的，基本跑不掉。

失效表现集中在几个方向：电镀镍、镀锌件反复热胀冷缩后镀层和基体分离，起皮鼓泡先从边角和螺纹根部开始；冷镦件、冲压件内部残余应力释放，关键配合尺寸漂个几丝，装配就卡死；焊接、铆接界面在循环应力下微裂纹从亚毫米往毫米级走；弹簧弹片上百次冲击后自由高度变化、弹力掉出公差带；密封配合面形变不一致，整机防护等级直接往下掉。

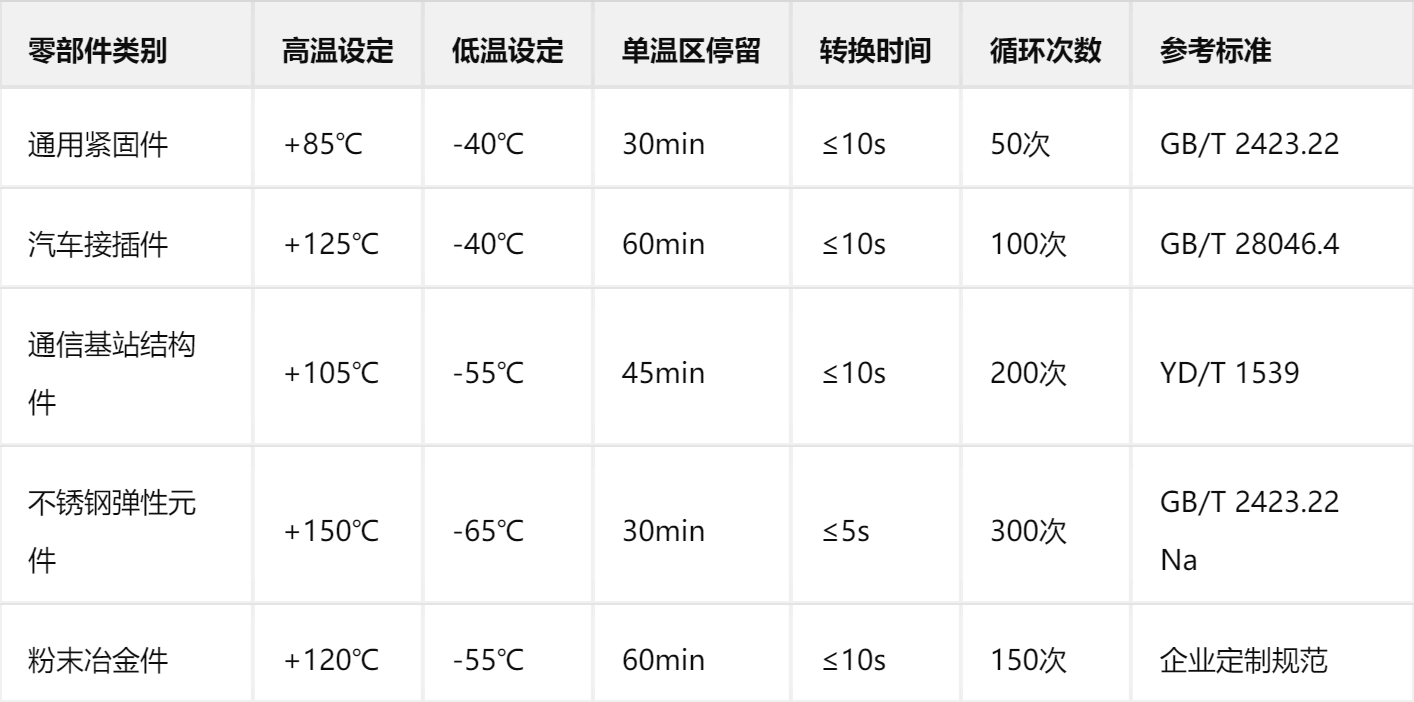

不同品类对应的条件差异不小，参考下面这组参数：

停留时间不是越长越好。薄壁五金件30分钟内部温度已经透了，再待就是浪费。真正要盯的是恢复时间：样品进了低温舱，舱内空气被样品带高，制冷系统得在规定时间内把温度拉回设定值，这个时间达标了，每个循环的有效暴露时长才有保障。标称数据通常按空载给，带载恢复能力才是实际考验。选型时找厂家要带载温度恢复曲线，满载金属块时的低温恢复数据比宣传册上的参数实在得多。

冷热冲击试验箱主流就两种结构：两箱式靠吊篮上下跑，转换能压到5秒以内，冲击速率高；三箱式样品不动，靠风门切冷热气流，测精密件和带装配关系的组件更稳，不会因为机械运动引入额外振动干扰判断。

批量上样用镂空网架，件与件之间留至少一倍间距，六面过风。带装配关系的组件按实际装配状态上机，拆散了单独测零件和整机服役状态完全是两码事。

设备选型有几个硬指标：温度均匀度±2℃以内是底线，否则同批次数据离散度大到没法分析；低温舱防结霜设计容易被忽略，跑200次以上长循环时，霜层厚了换热效率掉、低温漂、除霜还占时间，自动化除霜和气路密封做得好的设备不用中途停机维护。温区-65℃~+150℃、内箱80~150升的两箱式基本能覆盖五金件常规验证需求，容积太小限制上样量，太大纯浪费电。

测试过程中的检查频率也值得注意。镀层起皮、铆接处松动、螺纹扭矩下降、密封面变形，往往在前十几个循环就出现迹象，之后可能因为氧化或应力释放反而不明显了。别只等100次跑完再看，每10个循环拿出来过一遍，重点看镀层边缘和螺纹根部，这些位置最早出问题。碳钢镀锌件冲击完拿胶带一撕，结合力立见分晓。

材质不同关注点也不一样：锌合金压铸件低温脆性上来快，边角碎裂是典型；铜合金盯弹力衰减和表面氧化；不锈钢整体耐受强，但焊接热影响区永远是薄弱点，测试后建议做渗透探伤。

温度冲击测试本质是加速可靠性验证，结果更多用于材料选型横向对比和工艺改进参考，不能直接换算成实际服役年限。但把恢复时间、样品摆放、除霜节点、检查频率这几件事控制住了，数据可复现性会高很多，量产前的筛选价值也才能真正体现出来。
